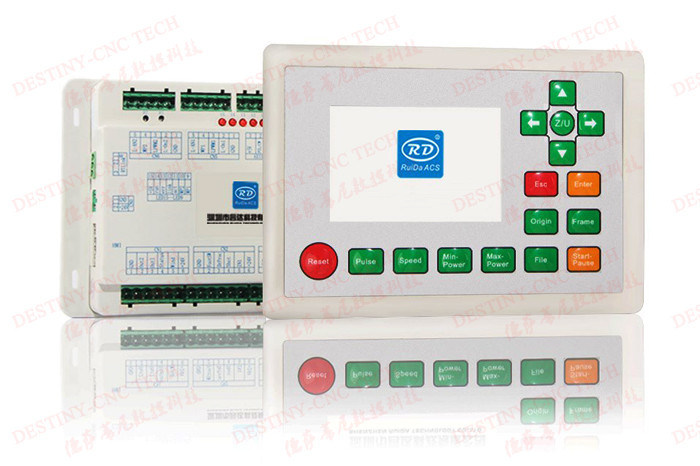

Система управления лазерной машиной для гравировки и резки новейшая система управления лазером CO2 RDC6442S 4-осевая карта управления лазером и панель

Система RDC644XG - это система управления лазерной гравировкой / резкой последнего поколения, разработанная компанией Ruida Technology.Система управления имеет лучшую аппаратную стабильность и лучшую устойчивость к высокому напряжению и статическому электричествуОперационная система "человек-машина", основанная на 3,5-дюймовом цветном экране, имеет более дружественный интерфейс работы и более мощные функции.

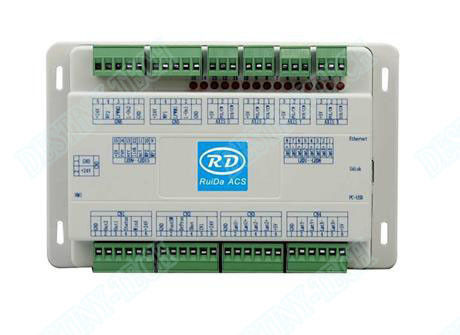

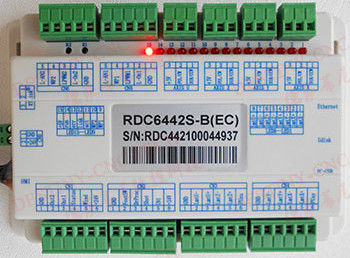

4-осевая автономная лазерная гравировка и карточка резки RDC6442G

Технические параметры:

1Цифровой лазерный сигнал управления;

2. Выход на уровне TTL, способность привода 50mA;

3. частота PWM регулируется от 2K до 50K;

4, рабочий цикл PWM регулируется от 1% до 99%;

5Выходный сигнал управления двигателем, мощность 300mA;

6. частота импульса управления двигателем до 500 кГц;

7, максимальная скорость передачи USB 12M, максимальное расстояние 5 метров;

8. Точность интерполяции линейной / круговой / B-spline +/- 0,5 импульса;

9, 4 генеральные фотоэлектрические изоляции выходные шлюза OC, максимальная мощность привода 500mA (с защитой от непрерывного тока);

10, 4 универсальных фотоэлектрических входа изоляции, совместимых с логическим уровнем 5V / 12V / 24V;

Описание функции:

1. Ethernet (10 / 100M) и USB2.0 передачи, контроллер автоматически запрашивает режим связи;

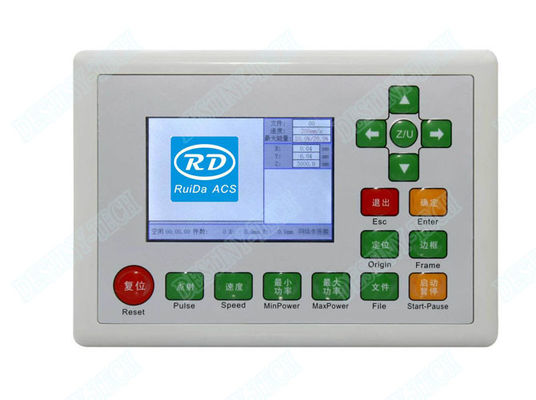

2. Настоящий цвет TFT экран, который может отображать настоящую цветную графику обработки на панели, и может точно знать координатное положение лазерной головы обработки на панели;

3В строке состояния можно указать размер границы текущего файла, состояние сетевого соединения и т.д.

4. Графические файлы, сохраненные в памяти, могут быть просмотрены на панели, и скорость прокрутки экрана не имеет аналогов у отечественных производителей;

5Динамическое отображение траектории обработки и координатных точек;

6. Динамически отображать панель прогресса обработки всей графики;

7Параметры обработки (такие как скорость, мощность и т.д.) каждого слоя могут быть изменены непосредственно на панели управления,и измененные параметры слоя могут быть автоматически сохранены для последующего использования (эта функция не может быть реализована другими производителями) ;

8Поддержка отключения питания и непрерывной резьбы, предварительный просмотр рабочего времени (точность до миллисекундного уровня, значение предварительного просмотра рабочего времени точно такое же, как фактическое рабочее время,эта функция не может быть выполнена другими производителями);

9, поддержка питания, подъема, вращающейся гравировки, левой и правой толкательной пластины и других функций;

10Система RDC644XG - это система управления лазерной гравировкой / резкой последнего поколения, разработанная компанией Ruida Technology.Система управления имеет лучшую аппаратную стабильность и лучшую устойчивость к высокому напряжению и статическому электричеству.

11Контроллер использует более полный и оптимизированный алгоритм управления движением, и его скорость обработки и эффективность не имеют аналогов в предыдущих системах;

Спецификации:

RDC644XG

6Шестое поколение контроллеров

4: Номер версии контроллера

4: Карта 4-осной

X: тип дисплея (1: экран с символами TTF; 2: 3,5-дюймовый цветный экран; 3: 5,7-дюймовый цветный экран; 4: 7-дюймовый сенсорный экран)

G: Стандартная функция
